  ホーム > 製品案内 > EC(伸縮電線) > 構造規格表
製品案内


  カールコード
  構造規格表
  マグネタップ
  カーリータップ

   構造規格表

品 名 ・ サ イ ズ 線心数 電線外径
約 mm
カール外径
約 mm
許容電流
シースの色
0.75mm2
7.0 20 白/黒
7.4 21 白/黒
8.0 24 白/黒
1.25mm2
7.8 24 12 白/黒
8.2 24 12 白/黒
8.9 28 12 白/黒
2.0mm2
8.4 25 17 白/黒
8.9 28 17 白/黒
9.6 31 17 白/黒
0.75mm2
5.6×8.1 17
1.25mm2
5.7×8.8 17 12
2.0mm2
6.3×9.3 19 17
0.75mm2
4.7×7.0 15 白/黒
  ※許容電流値は、60℃タイプのケーブルで周囲温度30℃での算出値であり、保証値ではありません。
   (周囲温度、電線管内電線数などの使用環境により、許容電流値が変わりますのでご注意ください。)

※電線外径・カール外径は、上の表と若干異なる場合があります。

※電線仕様は性能向上のため、予告なく変更することがあります。

   概略図

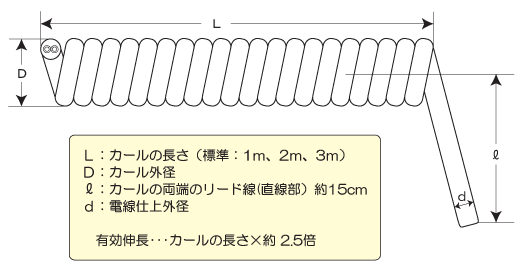

カール概略図
