  ホーム > 製品案内 > EM-ECTF-SB (EM-CHC300) > 構造規格表
製品案内

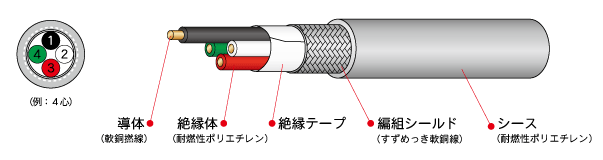

  EM-CHC300
  構造規格表



   構造規格表

線心数 導    体 ポリエチレン絶縁体 ポリエチレンシース 許容電流

概算質量

kg/km
断面積
mm
構 成
素線数/素線径
本/mm
外 径
mm
厚 さ
mm
外 径
mm
厚 さ
mm
仕上外径

mm
2心 0.75 30/0.18 1.1 0.6 2.3 1.0 7.3 57
1.25 50/0.18 1.5 0.6 2.7 1.0 8.1 14 73
3心 0.75 30/0.18 1.1 0.6 2.3 1.0 7.7 72
1.25 50/0.18 1.5 0.6 2.7 1.0 8.5 14 95
4心 0.75 30/0.18 1.1 0.6 2.3 1.0 8.2 88
1.25 50/0.18 1.5 0.6 2.7 1.0 9.2 14 115
※許容電流値は周囲温度30℃での算出値であり、保証値ではありません。
   (周囲温度、電線管内電線数などの使用環境により、許容電流値が変わりますのでご注意ください。)


※電線仕様は性能向上のため、予告なく変更することがあります。

   線心識別表

線心番号
絶縁体の色
