  ホーム > 製品案内 > N-EV







絶縁ネオン管灯回路用・高電圧側配線用

工場内での高圧電源用



RoHS指令で規制される10物質を含まない材料を使用。
その他の環境負荷物質についても対応努力を続けています。

10物質とは、鉛・水銀・カドミウム・六価クロム・
  PBB・PBDE・DEHP・BBP・DBP・DIBPのこと。



可とう性に優れ、加工作業時や配線時の取り扱いが容易です。



定格電圧
 7.5kV以下 / 15kV以下
定格温度
 60℃以下
シース色
 灰
主な用途
・ネオン管灯回路用・高電圧側配線用に。
・工場内での高圧電源用に。

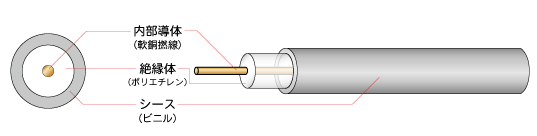

N−EVについて
 N  ネオン管用
 E   ポリエチレン絶縁
 V  ビニルシースケーブル
布設時の離隔距離に関する注意
電線の支持点間の距離は1m以下であること
電線相互の間隔は6cm以上であること
電線と造営材との離隔距離は使用電圧により以下のようになる
  ・6000V以下の使用では2cm以上
  ・6001V〜9000V以下の使用では3cm以上
  ・9001V以上の使用では4cm以上
  点検できる隠ぺい場所にあっては6cm以上であること
  ※『電気設備の技術基準の解釈』より
     構造規格表

定格電圧 導   体 ポリエチレン絶縁体 ビニルシース 概算質量

kg/km
断面積
mm
構成
素線数/素線径
本/mm
外径
mm
厚 さ
mm
外径
mm
厚 さ
mm
仕上外径
約 mm
7.5kV 2.0 19/0.35 1.8 1.0 3.8 0.8 5.4 42
15kV 2.0 5.8 7.4 64

※電線仕様は性能向上のため、予告なく変更することがあります。
