  ホーム　＞　製品案内　＞　EM-ECTF　(EM-ACS)　＞　構造規格表

　　　　　



　　　構造規格表

線心数 導　　　　体 ポリエチレン絶縁体 ポリエチレンシース 許容電流

Ａ 		概算質量

ｋｇ／ｋｍ
断面積
ｍｍ２		 構　成
素線数／素線径
本／mm		 外　径
mm		 厚　さ
mm		 外　径
mm		 厚　さ
mm		 仕上外径
約
mm
２心 ０.７５ ３０／０.１８ １.１ ０.６ ２.３ １.０ ６.６ ８ ５４
１.２５ ５０／０.１８ １.５ ０.６ ２.７ １.０ ７.４ １４ ７３
２.０ ３７／０.２６ １.８ ０.６ ３.０ １.０ ８.０ ２０ ９３
３心 ０.７５ ３０／０.１８ １.１ ０.６ ２.３ １.０ ７.０ ８ ６６
１.２５ ５０／０.１８ １.５ ０.６ ２.７ １.０ ７.８ １４ ８９
２.０ ３７／０.２６ １.８ ０.６ ３.０ １.０ ８.５ ２０ １１５
４心 ０.７５ ３０／０.１８ １.１ ０.６ ２.３ １.０ ７.６ ８ ８１
１.２５ ５０／０.１８ １.５ ０.６ ２.７ １.０ ８.５ １４ １１０
２.０ ３７／０.２６ １.８ ０.６ ３.０ １.０ ９.３ ２０ １４５
６心 ０.７５ ３０／０.１８ １.１ ０.６ ２.３ １.０ ９.２ ８ １０５
１.２５ ５０／０.１８ １.５ ０.６ ２.７ １.０ １０.２ １０ １４５
２.０ ３７／０.２６ １.８ ０.６ ３.０ １.０ １１.４ １３ １９０
１０心 １.２５ ５０／０.１８ １.５ ０.６ ２.７ １.０ １３.１ ８ ２３０
※許容電流値は周囲温度３０℃での算出値であり、保証値ではありません。
　　　（周囲温度、電線管内電線数などの使用環境により、許容電流値が変わりますのでご注意ください。）　　

※電線仕様は性能向上のため、予告なく変更することがあります。

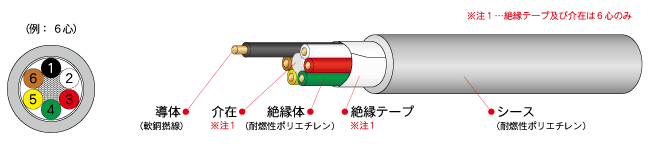

　　　線心識別表

※線心配列図をご覧になる場合は、線心番号をクリックして下さい

線心番号 １ ２ ３ ４ ５ ６ ７ ８ ９ １０
絶縁体の色 黒 白 赤 緑 黄 茶 青 紫 灰 桃
